产品概述：
1、质量：实行全过程质量监控，细心把关，全方位检测！
2、价格：高效成本控制，自产自销，减少中间环节，让利于客户！
3、交货：充足的库存，便捷的物流，严格按照合同期交货！
服务：本公司专业生产、供应、销售闸阀系列产品，提供最新最全的闸阀系列价格，拥有完善的售后服务，产品畅销全国各地，欢迎来电咨询与采购。
产品介绍

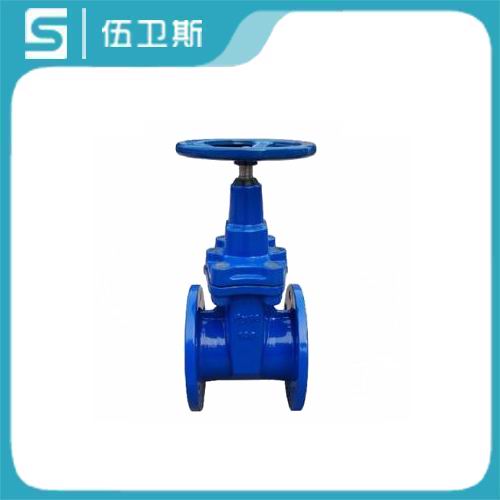

Z45X-16Q球墨铸铁闸阀,球墨铸铁闸阀厂家-上海伍卫斯泵阀有限公司
产品介绍：
铸铁闸阀/Z41T明杆铸铁闸阀/Z45T暗杆铸铁闸阀广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
产品特点：
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
技术参数：
型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
密封 | 强度 | ||||
Z41H/Z45H-10 | 1.0 | 1.1 | 1.5 | ≤200℃ | 水、蒸汽、油 |
Z41T/Z45T-10 | |||||
Z41W/Z45W-10 | ≤100℃ | 油品、煤气 | |||

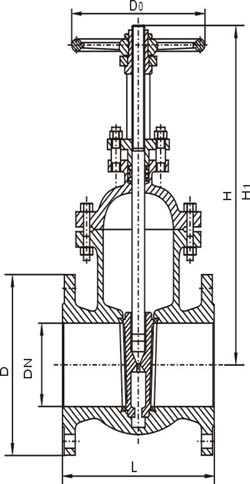

外形尺寸：
口径 | Z41H(T)-10(10C) | ||||
L | D | H | H1 | D0 | |
40 | 165 | 145 | 250 | 295 | 160 |
50 | 180 | 160 | 270 | 325 | 180 |
65 | 195 | 180 | 300 | 380 | 180 |
80 | 210 | 195 | 330 | 420 | 200 |
100 | 230 | 215 | 410 | 520 | 200 |
125 | 255 | 245 | 470 | 610 | 240 |
150 | 280 | 280 | 550 | 710 | 240 |
200 | 330 | 335 | 700 | 915 | 320 |
250 | 380 | 390 | 830 | 1095 | 320 |
300 | 420 | 445 | 960 | 1275 | 400 |
350 | 450 | 500 | 1130 | 1500 | 400 |
400 | 480 | 565 | 1345 | 1760 | 500 |
450 | 510 | 615 | 1450 | 1920 | 500 |
500 | 540 | 670 | 1650 | 2170 | 720 |
600 | 600 | 780 | - | - | - |
700 | 660 | 895 | |||
800 | 720 | 1010 | |||
900 | 780 | 1110 | |||
1000 | 840 | 1220 | |||
1200 | 960 | 1450 | - | - | |
注：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【Z45X球墨铸铁闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
