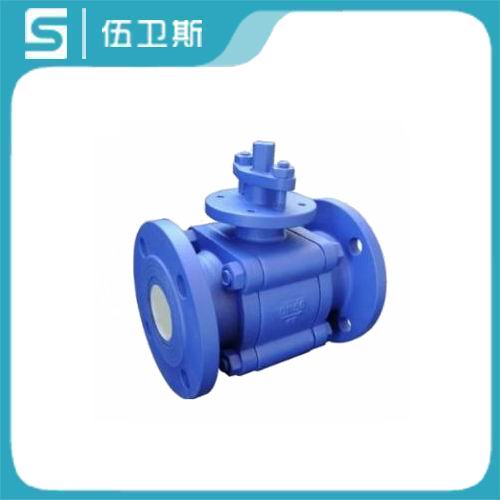

产品名称：Q41TC耐磨陶瓷球阀
产品概述：1、质量：实行全过程质量监控，细心把关，全方位检测！
2、价格：高效成本控制，自产自销，减少中间环节，让利于客户！
3、交货：充足的库存，便捷的物流，严格按照合同期交货！
服务：本公司专业生产、供应、销售球阀系列产品，提供最新最全的球阀系列价格，拥有完善的售后服务，产品畅
销全国各地，欢迎来电咨询与采购。
产品介绍
Q41TC耐磨陶瓷球阀，陶瓷球阀厂家-上海伍卫斯泵阀有限公司
耐磨陶瓷球阀的球体、阀座及介质流过表面均采用陶瓷制造，特别适用在磨损比较苛刻的场合。主要特点有：
1、陶瓷材料的化学稳定性和硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，陶瓷球阀具有极高的耐磨损、耐腐蚀性能，且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，让本阀经久耐用，可靠性极高，使用寿命长，是钛合金和蒙乃尔的2-4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势。
主要零件材料
| 阀体 | 阀杆 | 球体 | 阀座 | 填料 | 适用介质 | 适用温度 |
| WCB | 2Cr13 | 复合陶瓷 | 复合陶瓷 | PTFE | 煤粉、煤渣、粉状颗粒等腐蚀性介质 | ≤200℃ |
| CF8（304） | 0Cr18Ni9（304） | |||||
| CF8M（316） | 0Cr17Ni12Mo2（316） | |||||
| CF3M（316L） | 00Cr17Ni14Mo2（316L） |
外形尺寸
| 公称压力PN（MPa） | 公称通径DN（mm） | 尺寸（mm） | ||||||||||||
| L | D | D1 | D2 | D6 | b | f | f6 | Z-Фd | W | ФW | H | H1 | ||
| 1.6 | 15 | 130 | 95 | 65 | 45 | - | 14 | 2 | - | 4-14 | 140 | - | 85 | - |
| 20 | 140 | 105 | 75 | 55 | - | 14 | 2 | - | 4-14 | 140 | - | 90 | - | |
| 25 | 150 | 115 | 85 | 65 | - | 14 | 2 | - | 4-14 | 150 | - | 99 | - | |
| 32 | 165 | 135 | 100 | 78 | - | 16 | 2 | - | 4-18 | 180 | - | 105 | - | |
| 40 | 180 | 145 | 110 | 85 | - | 16 | 3 | - | 4-18 | 200 | - | 126 | - | |
| 50 | 200 | 160 | 125 | 100 | - | 16 | 3 | - | 4-18 | 250 | - | 140 | - | |
| 65 | 220 | 180 | 145 | 120 | - | 18 | 3 | - | 4-18 | 300 | - | 165 | - | |
| 80 | 250 | 195 | 160 | 135 | - | 20 | 3 | - | 8-18 | 350 | - | 178 | - | |
| 100 | 280 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 500 | 305 | 230 | 380 | |
| 125 | 320 | 245 | 210 | 185 | - | 22 | 3 | - | 8-18 | 800 | 305 | 280 | 405 | |
| 150 | 360 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 800 | 305 | 310 | 460 | |
| 200 | 400 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 1000 | 305 | 350 | 550 | |
| 2.5 | 15 | 130 | 95 | 65 | 45 | - | 16 | 2 | - | 4-14 | 140 | - | 85 | - |
| 20 | 140 | 105 | 75 | 55 | - | 16 | 2 | - | 4-14 | 140 | - | 90 | - | |
| 25 | 150 | 115 | 85 | 65 | - | 16 | 2 | - | 4-14 | 150 | - | 99 | - | |
| 32 | 165 | 135 | 100 | 78 | - | 18 | 2 | - | 4-18 | 180 | - | 105 | - | |
| 40 | 180 | 145 | 110 | 85 | - | 18 | 3 | - | 4-18 | 200 | - | 126 | - | |
| 50 | 200 | 160 | 125 | 100 | - | 20 | 3 | - | 4-18 | 250 | - | 140 | - | |
| 65 | 220 | 180 | 145 | 120 | - | 22 | 3 | - | 8-18 | 300 | - | 165 | - | |
| 80 | 250 | 195 | 160 | 135 | - | 22 | 3 | - | 8-18 | 350 | - | 178 | - | |
| 100 | 320 | 230 | 190 | 160 | - | 24 | 3 | - | 8-23 | 500 | 305 | 230 | 380 | |
| 125 | 400 | 270 | 220 | 188 | - | 28 | 3 | - | 8-25 | 800 | 305 | 280 | 405 | |
| 150 | 400 | 300 | 250 | 218 | - | 30 | 3 | - | 8-25 | 800 | 305 | 310 | 460 | |
| 200 | 550 | 360 | 310 | 278 | - | 34 | 3 | - | 12-25 | 1000 | 305 | 350 | 550 | |
| 4.0 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | - | 4-14 | 140 | - | 85 | - |
| 20 | 140 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 140 | - | 90 | - | |
| 25 | 150 | 115 | 85 | 67 | 58 | 16 | 2 | 4 | 4-14 | 150 | - | 99 | - | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 180 | - | 105 | - | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 200 | - | 126 | - | |
| 50 | 220 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 250 | - | 142 | - | |
| 65 | 250 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 300 | - | 165 | - | |
| 80 | 280 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 350 | - | 178 | 330 | |
| 100 | 320 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 500 | 305 | 230 | 380 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-25 | 800 | 305 | 280 | 420 | |
| 150 | 400 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 800 | 305 | 310 | 480 | |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-30 | 1000 | 400 | 350 | 560 | |
